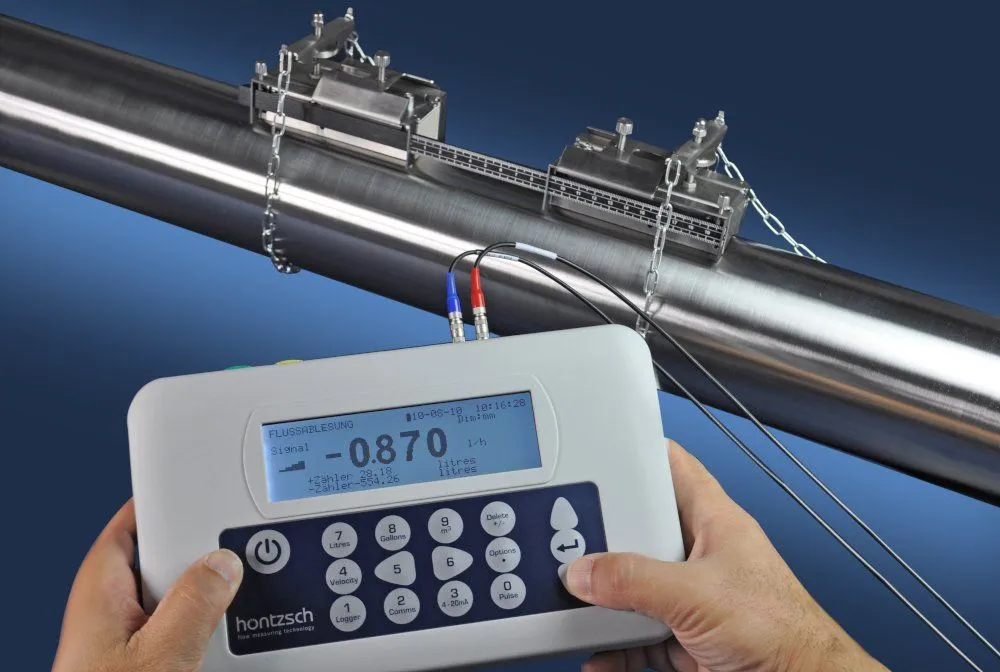

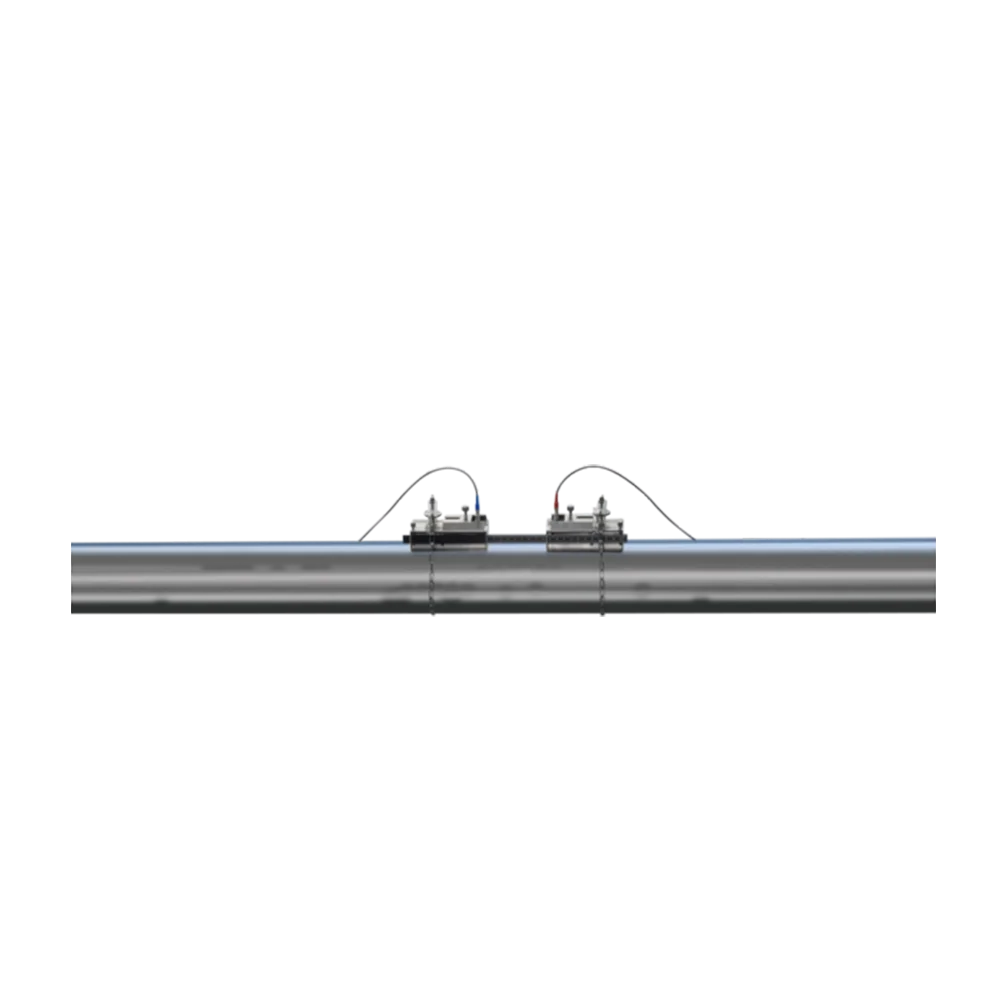

Caudalímetro Ultrasónico Höntzsch UA

Este principio de medición también se conoce como método de diferencia de tiempo de tránsito. Para medir el caudal de líquidos mediante esta técnica, se envían y reciben pulsos ultrasónicos simultáneamente a través del medio en la dirección del flujo y en contra. Los sensores funcionan alternativamente como transmisor y receptor. El tiempo de tránsito de las señales acústicas filtradas a través del medio en el sentido del flujo es más corto que en el sentido contrario. La diferencia en el tiempo de tránsito Δt se mide y se puede utilizar para calcular la velocidad de flujo promedio de los líquidos que se filtran a través del camino acústico. Después de medir la velocidad del flujo y con el área de la sección transversal de la tubería, se puede calcular el flujo volumétrico.

El método de medición de caudal por ultrasonidos ofrece muchas ventajas

Estos caudalímetros ultrasónicos tienen muchos beneficios, por ejemplo, los instrumentos de medición producen resultados precisos en sólo cuestión de minutos, son fáciles de instalar y operar, no hay interrupción del proceso y no hay restricciones en las tuberías. Como resultado, no hay pérdida de presión y, por lo tanto, se ahorra tiempo y costos ya que el medidor de caudal ultrasónico es fácil de instalar en la tubería.

Ventajas de la medición no invasiva con caudalímetros ultrasónicos:

• instalación sin interrupción o apagado del proceso
• montaje fácil y rentable
• diseño ergonómico ligero
• ideal para uso en áreas de mantenimiento y puesta en marcha
• prueba de equipos de medición fijos

Ventajas relacionadas con el dispositivo del equipo de medición de flujo por ultrasonidos en comparación con otros productos:

• no es necesaria la alineación del punto cero del caudalímetro
• cobertura de las aplicaciones industriales más frecuentes para la medición de flujo de líquidos con solo dos juegos de transductores
• registrador de datos de alta capacidad con numerosos parámetros para materiales y medios de tuberías
• resultados estables y fiables incluso en condiciones difíciles
• excelente reproducibilidad de los resultados

Ventajas del caudalímetro ultrasónico en términos de medición:

• medición sin contacto
• independiente de la presión, temperatura, conductividad y viscosidad
• disponibilidad ilimitada de la planta, ya que no se interrumpe el proceso
• sin pérdidas de presión al medir el caudal, sin riesgo de fugas, sin necesidad de limpieza
• sin errores de medición debido a tuberías de impulsión bloqueadas
• registro de las velocidades de flujo más bajas (mín. 0,2 m/s), lo que da como resultado una alta dinámica de medición

Ventajas económicas de los caudalímetros ultrasónicos:

• fácil reequipamiento
• instalación y mantenimiento de bajo costo
• no es necesario ningún esfuerzo de mantenimiento ni proceso de limpieza
